ZTX系列自动转换开关
应用
ZTX 型开关仅提供标准转换开关，最大额定电流为400安培，适用于末端切换场合；产品致力于提供可靠性能与简化操作，并使两者完美结合，紧凑的设计更加有利于盘厂安装配套，预设定 的参数让ATS的运行维护更加方便。
特性
• 额定电流40A~400A（2、3和4极）
• 标准与认证: 美国 UL1008，欧洲 IEC60947-6-1， 中国 GB14048.11
• 负载使用类别：AC-33A，适用于混合性负载
• 触头转换时间：小于50毫秒
• 强大的短时电流耐受能力（如下表）
• 单刀双投结构，机械保持,内置的机械连锁功能
• 直流线圈驱动机构，瞬间激磁操作，真正的PC级ATS产品
• 多种操作方式：自动转换与手动机械转换

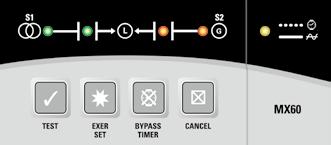

MX60控制器功能
• 电源状态和开关位置LED 指示
• 延时状态与同相检测指示
• 两路电源相序不匹配告警
• ATS故障类型告警，有利于快速故障排除
• 测试按钮：模拟常用电源断电进行转换测试
• 同相转换：开启此功能可实现感性负载的平滑转换
• 发电机训练器：训练周期7、14 、21 或28 天可选（默认设置为28 天）
• 可选A3/A4 辅助输出触点（各1个），用于常用侧和备用侧状态指示
技术规范
| UL短路电流耐受与闭合值 |
CCC认证短路能力额定值 |
| 额定电流(A) |
配合断路器 |
额定限制短路电流值（A） |
| 40, 80, 100, 150, 200, 225 |
30KA |
25,000 |
| 300, 400 |
50KA |
42,000 |
| 参数设定：可通过软件精确设定延时 |
| 常用/备用电源欠压检测 |
80%失效 |
90%恢复 |
| 常用/备用电源频率检测 |
90%失效 |
95%恢复 |
| 发电机启动延时P |
5S |
|
| 转换至备用侧延时W |
20S |
|
| 回切至常用侧延时T |
5min |
|
| 发电机冷却时间U |
5min |
|
| 额定电流 |
极数 |
尺寸(高H×宽W×深D) |
净重量(kg) |
| 开关本体 |
开关本体 |
| 40-225 |
3、4P |
295×381×123 |
10 |
| 300-400 |
3P |
413×342×189 |
32 |
| 300-400 |
4P |
413×390×189 |
34 |
|
